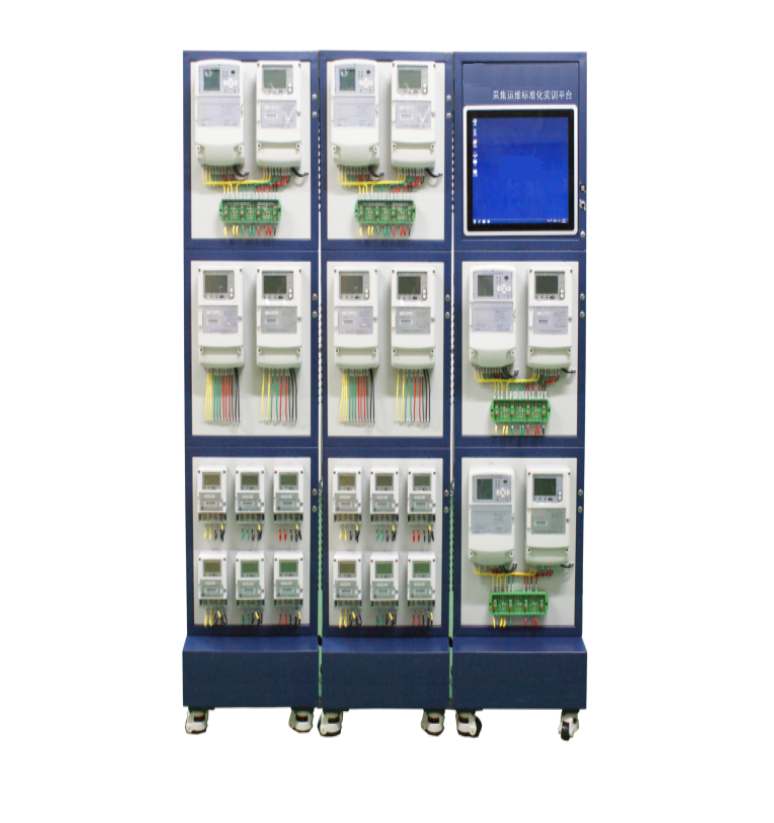

S51采集運維標準化實訓平臺

產品簡介

采集運維標準化實訓平臺裝置是以國密算法、安全芯片的安全體系為基礎，構建仿真體系架構，采用客戶側設備數字化建模、故障仿真及體驗式培訓、模擬的方式，再現各類采集/計量異常故障場景。裝置整體設計符合國家電網公司統一的技術框架和標準，充分考慮裝置的先進性、實用性、完整性、可靠性、安全性和經濟性，以及拓展性。裝置標準統一，實訓業務流程運轉順暢，模組化設計，結構簡單、安全可靠、拓展性好、工藝美觀、維護方便，實現與仿真培訓平臺無縫連接?？蓾M足泛在電力物聯網建設對新技能人才培養的目的。

裝置構成包括主控單元、支撐單元及仿真單元三大部分組成，通過實訓軟件、仿真軟件，配合仿真控制軟件、仿真集中器、單、三相智能電能表等，以此來實現電力物聯網客戶側（后續擴展邊緣物聯代理終端、能源網關、能源路由器等）設備功能仿真、故障模擬，進而達到理論培訓、實操培訓及考核的效果。

技術參數指標

1) 供電電源：?jiǎn)蜗?AC220V±10%　50Hz

2) 數字電源輸出電壓：3×（57.7V）/100V；3×（220V）/380V，

3) 數字電源輸出電流：3×5A

4) 數字電源電壓、電流：幅度調節0～120% 調節細度1%

5) 數字電源輸出頻率：45Hz～65Hz 調節細度0.1 Hz

6) 數字電源輸出相位：0～359.9° 調節細度0.1°

7) 功耗：≤1000VA

8) 柜體尺寸：520×450×1900（長×寬×高）(mm)

9) 重量：大約100Kg。

Function

功能特點

1) 裝置模組化設計

l 裝置組合靈活：仿真實訓裝置的開發，采用模組化型式，主要有主控單元、支撐單元及仿真單元組成，支撐單元的拼接，可組合成單列、兩列及多列的型式，仿真單元型式多樣化及靈活拆裝的模式，可實現不同業務的實訓需求。

l 遠程升級：裝置內部包含仿真控制軟件、仿真軟件及內部的嵌入式軟件，可通過遠程通訊在線升級，滿足新業務的實訓需求。

2) 實訓體系安全可靠

l 培訓安全性：采用純仿真培訓方式，能夠保證學員培訓時的安全性，如線路停電故障，在保證學員安全的前提下為學員提供沉浸式培訓體驗；采用硬仿真的方式，可以使學員在理論培訓的基礎上得到實操技能的訓練，進一步提高工作效率。

3) 裝置主要由主控單元（含國產電力密碼芯片安全單元）、支撐單元及仿真單元組成；

4) 裝置可接收仿真培訓平臺下發方案，經數據處理后，控制仿真單元模擬用電現場運行，仿真設備在運行過程中應實時上報狀態給裝置；

5) 裝置可接收仿真培訓平臺復位命令，進行仿真單元狀態復位；

6) 裝置與仿真培訓平臺、裝置與仿真設備交互之前應先進行身份認證，在認證通過后進行數據加密傳輸；

7) 裝置用于基層人員的用電技術業務實訓，可按照預設實訓方案實現用電技術的業務仿真；

8) 可在裝置主控、支撐單元不變的情況下，僅通過仿真單元升級實現下一代智能表、終端等新產品、新技術的深化應用等；

9) 主控單元功能特點：

l 主控單元可接入仿真培訓平臺實現在線培訓，也可脫離仿真培訓平臺實現本地培訓。

l 主控單元可通過人機交互界面，實現對支撐單元和仿真單元的控制；

l 主控單元具有信息監測功能，可實時監測支撐單元和仿真單元的運行狀態；

l 主控單元支持國密SM1、SM2、SM3算法；

l 主控單元具有軟件一鍵復歸功能，可將裝置快速恢復到初始狀態；

l 主控單元采用模塊化設計，可實現與支撐單元的靈活拼接。

l 主控單元具有外部網絡接口。

10) 支撐單元功能特點：

l 支撐單元采用可拼接式框架，能夠與主控單元搭配，組合成單列、雙列及多列型式；

l 支撐單元具有電氣量輸出功能，為仿真設備的運行提供電源、虛擬負荷及用電信息采集環境；

l 支撐單元具有電氣自鎖機構，便于仿真單元的拆裝；

l 支撐單元間能實現電力線載波通斷控制。

1) 仿真單元功能特點：

l 仿真單元由一個或多個仿真設備組合而成的單元，能夠在裝置上自由拆裝，靈活搭配，提供各類實操場景。

l 仿真單元可根據不同的業務場景搭載不同的仿真設備；

l 仿真單元具有自鎖機構，便于在支撐單元上拆裝；

l 仿真單元具有標準的電氣接口，可在支撐單元上運行。

11) 仿真設備功能特點：

l 參考Q/GDW 1354—2013《智能電能表功能規范》、Q/GDW 1374.1—2013《專變采集終端技術規范》、Q/GDW 1374.2—2013《集中抄表終端技術規范》；

l 通信接口滿足在已有用電設備的技術規范下，另加一路485接口，用于仿真數據通信。仿真接口在物理上與其他通信接口分開設計，其正常使用不應受其他通信接口影響；

l 仿真設備的基礎功能符合現有類型電能表、終端的功能要求；

l 仿真設備應具有仿真功能，在收到仿真命令時，實現運行狀態的仿真；

l 仿真設備內部應嵌入仿真專用安全單元用于信息交換的安全認證。

12) 培訓業務完善

該產品可對計量相關業務提供實訓環境，包括綜合故障消缺、竊電排查、線損分析、裝表接電、錯接線分析及用電信息采集模擬環境搭建等
